接触速度の確認

  1. 先に示した手順(ベクトル結果へのアクセスセクション内)に従って、ベクトル結果にアクセスします。
  2. パネル内でResult typeにContact Point Slip velocity (v)を選択します。


    図 1.

    もう1つの接触ベクトルのオプションは: Contact Penetration Velocity (v)

  3. Apply ボタンをクリックします。


    図 2.
  4. 結果をグラフィックエリアで検証します。


    図 3.

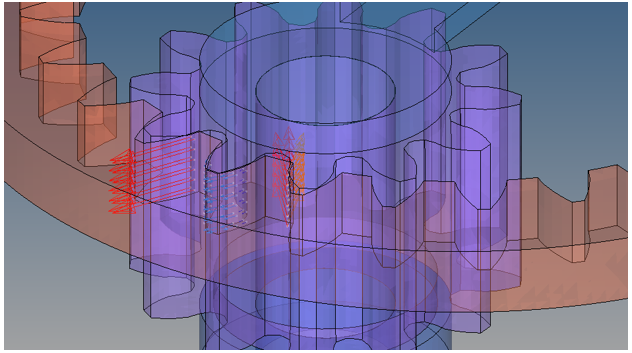

    ヒント: このベクトル結果は、ボディグラフィックスの透明度を変更することによって、より良く見ることができます。
    • ツールバーの透明度ツールを選択し、Transparent Elements and Feature Linesを選択します。


    図 4.
